新型地暖隔熱材料------泡沫混凝土

地暖正在被越來越多的家庭所喜愛，我國政府已將地面采暖列為重點推廣應(yīng)用的建筑節(jié)能技術(shù)。地面采暖所用的絕熱層，在前幾年大多是聚苯乙烯泡沫塑料，至今仍有一定的應(yīng)用，但正逐年減少，已經(jīng)逐步的被泡沫混凝土（又名發(fā)泡水泥）所取代。現(xiàn)在國外發(fā)達國家的地暖隔熱層全部采用的是泡沫混凝土，在我國泡沫混凝土地暖隔熱層的應(yīng)用率也已經(jīng)達到50％以上。根據(jù)發(fā)展勢頭，它將100％取代聚苯乙烯泡沫塑料。

1、泡沫混凝土作為地暖隔熱層的優(yōu)點

和傳統(tǒng)材料聚苯乙烯泡沫塑料相比，有以下優(yōu)點：

1.1耐熱度高。

聚苯乙烯泡沫塑料的致命弱點是耐熱溫度低，在74℃就開始分解，當溫度繼續(xù)升高時它就會熱熔萎縮。而地暖熱水管道溫度不是恒定的，有時會超過74℃，這就會造成聚苯乙烯泡沫塑料熱分解而使絕熱失效。而泡沫混凝土由于是水泥無機材料，耐熱可達400℃以上，不存在熱分解，因而使用壽命更長，不會造成絕熱失效。

1.2綠色環(huán)保，無毒無害。

泡沫混凝土不含任何有毒成份，主要原材料為水泥，水泥發(fā)泡所用的發(fā)泡劑及各種外加劑均沒有揮發(fā)性有害物質(zhì)，有利于室內(nèi)環(huán)境。而聚苯乙烯泡沫塑料卻會因熱分解釋放出苯乙烯有毒氣體。因此使用泡沫混凝土比使用聚苯乙烯泡沫塑料更具有環(huán)保性。

1.3承載能力強。

聚苯乙烯泡沫塑料的抗壓強度，只有0.02～0.03MPa，受力較大或受力不均勻時易產(chǎn)生塌陷，由此產(chǎn)生的維修費用高昂；而400㎏/m3泡沫混凝土抗壓強度為 0.8MPa，抗壓性更高，使用安全。

1.4使用成本低。

由于發(fā)泡水泥的主要材料是水泥，且基本無廢料，又可省略找平層等多道工序，綜合造價相對要低一些。而采用苯板，施工工序相對復(fù)雜，且會留有邊角廢料，造成浪費。發(fā)泡水泥造價比聚苯乙烯泡沫塑料低30％左右，具有明顯的經(jīng)濟優(yōu)勢。

1.5工藝簡單，施工速度快。

泡沫混凝土澆注攤平既可，不需要一張張鋪設(shè)，其施工速度比聚苯乙烯泡沫塑料板快1/3，節(jié)約大量人工。

1.6沒有接縫，減少了接縫所造成的熱損失。

聚苯乙烯泡沫塑料板因為是一張張鋪設(shè)，有很多接縫，容易形成冷橋或熱橋；泡沫混凝土一次澆筑成型，沒有接縫，不會造成熱損失。

1.7壽命更長。

泡沫混凝土的主要成分是水泥，壽命50年以上，與建筑物壽命基本相同。

2、地?zé)彷椛洳膳Y(jié)構(gòu)

自下而上的各層結(jié)構(gòu)分別是：

1、混凝土層：鋼筋混凝土樓板；

2、熱反射層：無紡布基鋁箔材料，具有單向傳熱、保溫和防水的功能；

3、保溫層：一般要求厚度不小于30毫米的泡沫混凝土用于隔熱；

4、地?zé)峁芫€：分為PEX-A交聯(lián)聚乙烯管材（水熱）或者發(fā)熱電纜（電熱）兩種不同的供熱方式；

5、砂粒：固定地?zé)峁芫€，均勻輻射熱量，避免局部溫度過高；

6、保溫砂漿施工,水泥砂漿填充層（普通房屋的水泥地面）；

7、地面層：比如木地板和瓷磚等。

地面采暖設(shè)置泡沫混凝土保溫層，主要是為了防止和減少熱量向地下散失，提高熱利用率。設(shè)置3㎝厚泡沫混凝土絕熱層，熱量損失可減少80％，采用5㎝泡沫混凝土絕熱層，熱量損失可減少90％以上，因此，泡沫混凝土絕熱層對提高室內(nèi)溫度具有重要作用。

3、泡沫混凝土工藝原理

泡沫混凝土是通過發(fā)泡機的發(fā)泡系統(tǒng)將發(fā)泡劑用機械方式充分發(fā)泡，并將泡沫與水泥漿均勻混合，然后經(jīng)過發(fā)泡機的泵送系統(tǒng)進行現(xiàn)澆施工或模具成型，經(jīng)自然養(yǎng)護所形成的一種含有大量封閉氣孔的新型輕質(zhì)保溫材料。

4、泡沫混凝土原材料與施工設(shè)備

4.1.原材料要求

水泥：水泥應(yīng)選用42.5或32.5的普通硅酸鹽水泥或同等級的礦渣硅酸鹽水泥。水泥的安定性合格，且無結(jié)塊現(xiàn)象。嚴禁不同品種、不同強度等級的水泥混用。

發(fā)泡劑：采用復(fù)合型發(fā)泡劑。

4.2施工設(shè)備

5、施工工藝流程

5.1基層處理：先將基層上的灰塵掃掉，用鋼絲刷和鏨子刷凈、剔掉灰漿皮和灰渣層，用10％的火堿水溶液刷掉基層上的油污，并用清水及時將堿液沖凈。

5.2確定標高、彈線：參照墻上的+50cm水平標高線，按照設(shè)計要求的絕熱層厚度，往下量測出絕熱層標高，在四周墻上彈出水平控制線。

5.3灑水濕潤：在地面基層上灑水后用笤帚掃凈，使基層濕潤但無積水。

5.4抹灰餅和沖筋：根據(jù)房間內(nèi)四周墻上彈的水平控制線，拉線繩用1：2水泥砂漿抹5cm×5cm灰餅，橫豎向間距2m左右，灰餅上平即為絕熱層標高。面積較大的房間，為保證整體絕熱層的標高和平整度，還須沖筋，將水泥砂漿鋪在灰餅之間，寬度與灰餅相同，用木抹子拍抹成與灰餅上表面相平。

5.5泡沫混凝土制備

5.5.1確定配合比：根據(jù)設(shè)計要求的絕熱層導(dǎo)熱系數(shù)、抗壓強度，確定水泥漿的配比、泡沫稀釋液的配比以及泡沫和水泥漿的混合比例。

5.5.2水泥漿制備：根據(jù)配合比，將水泥、水和外加劑放入攪拌機中攪拌成均勻漿體。

5.5.3泡沫制備：將發(fā)泡劑和水按配比混合成稀釋液，將發(fā)泡劑溶液和壓縮空氣在混合室內(nèi)進行混合，然后在壓縮空氣的作用下，通過發(fā)泡筒將發(fā)泡劑溶液完全吹制成具有高穩(wěn)定性、極強的立體張力和特異的韌伸性的泡沫囊。注意檢查泡囊的大小、韌伸性是否符合要求，這直接影響到泡沫混凝土的強度和保溫隔熱性能。

5.5.4混合攪拌：發(fā)好的泡沫囊通過發(fā)泡筒直接吹到到水泥漿中，進行攪拌。

泡沫混凝土的制備可通過在泡沫混凝土輸送機上設(shè)置好各項配合比參數(shù)，由設(shè)備控制實現(xiàn)自動化。

5.6.刷水泥砂漿結(jié)合層：在鋪設(shè)水泥砂漿之前，應(yīng)涂刷水泥漿一道，其水灰比為0.4～0.5(涂刷之前將抹灰餅的余灰清掃干凈，再灑水濕潤)。

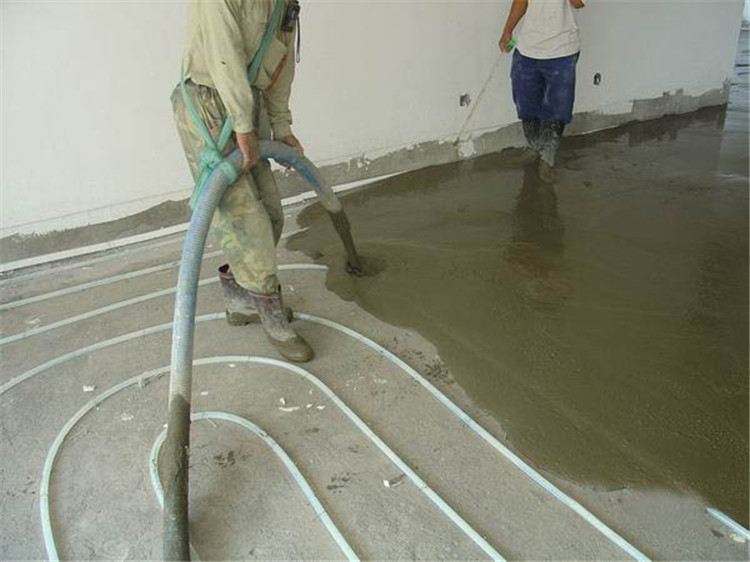

5.7泵送澆筑：利用泡沫混凝土輸送機中的輸送泵將制成的泡沫混凝土料漿泵送至施工面。在輸送過程中使泵自動調(diào)壓，即始終使泵送高度與工作壓力相適應(yīng)，使之緩慢而平穩(wěn)地將發(fā)泡水泥輸送到作業(yè)面，減少泡沫破碎。

5.8刮平：在灰餅之間將或沖筋之間將混凝土鋪均勻，厚度略高于灰餅，將刮杠放在灰餅或沖筋上刮平。

5.9養(yǎng)護：先采用自然養(yǎng)護的方法，使其強度達到上人條件，自然養(yǎng)護時應(yīng)盡量將房間用彩條布密閉，避免因陽光直接照射和過堂風(fēng)造成絕熱層表面失水過快。達到上人條件后，采用噴水方法保持混凝土表面濕潤，養(yǎng)護時間不得少于7天。冬季施工應(yīng)采取保溫措施，保證室溫保持5·C以上。

5.10切割伸縮縫：當房間尺寸大于8m時，須設(shè)置伸縮縫。由于泡沫混凝土收縮系數(shù)小于0.5%，伸縮縫寬度3～5mm即可。在絕熱層達到上人條件后，用切割機直接切割成縫，注意切割深度比絕熱層厚度小5mm，避免切傷結(jié)構(gòu)層。之后用橡膠條填縫。

5.11布設(shè)散熱管：在絕熱層上直接布設(shè)散熱管。

（引用：《EJGF26-2008地面輻射供暖泡沫混凝土絕熱層施工工法》）

6.2泡沫混凝土表面質(zhì)量要求：

裂紋：三天養(yǎng)護期內(nèi)不允許有寬度大于2.0mm的裂紋。

疏松：允許有不大于單個房間總面積十五分之一或單塊面積大于0.25m2的疏松。

平整度：整體地面的平整度不大于5mm。

標高：允許偏差-5，+10mm

7.結(jié)語：

泡沫混凝土是自水泥混凝土產(chǎn)生100多年來最重大的科技進步之一。它將重質(zhì)的水泥混凝土輕質(zhì)化、功能化，賦予它輕質(zhì)、保溫、隔熱、吸聲、隔聲、耐火、防火、抗?jié)B、抗沖擊波、抗電磁波、透水、透氣、過濾、抗腐蝕、吸能等幾十種功能，是迄今為止功能最多的大宗無機輕質(zhì)材料之一。它的發(fā)明與應(yīng)用，為混凝土開辟了一個特種應(yīng)用領(lǐng)域。未來，泡沫混凝土將深刻影響人們的生活，造福于社會方方面面。近幾年，在國家建筑節(jié)能政策春風(fēng)的指引下，泡沫混凝土得到了快速迅猛的發(fā)展，在國內(nèi)諸多工程上得到了大量的應(yīng)用，技術(shù)也逐步成熟。泡沫混凝土行業(yè)即將進入快速成長期，市場開發(fā)潛力非常可觀。
