一：產品概述

　　WFY系列無負壓疊壓穩流供水設備，是我公司專業技術人員在生活變頻給水設備的基礎上開發的一種能直接與自來水管網相連、對自來水管網不產生任何副作用的成套給水裝備。通常情況下，它可以取代蓄水池，能充分利用自來水管網的壓力直接供水或接力供水，避免二次污染和能源的浪費，大幅度節省了基建投資并縮短了施工工期。WFY系列無負壓疊壓穩流供水設備由變頻控制柜、穩流罐、水泵機組、儀表、閥門、基座及連接管路等組成，適用于具有自來水管網，需要增高水壓、恒定流量的給水系統。

　　工作原理

　　設備投入使用，自來水管網的水進入穩流罐，待水充滿穩流罐后水泵運行，水泵運行初期，會出現進水量與出水量的失衡，在這種情況下，穩流罐上的真空破壞器工作，可避免穩流罐內負壓的產生，從而使設備的運行不影響管網的正常供水。水泵運行時，系統壓力信號由壓力傳感器反饋給變頻控制器，并根據用水量的大小自動調節轉速達到恒壓供水，若1臺水泵不能滿足要求，則2臺水泵同時變頻運行。當自來水管網停水，造成穩流罐內液位不斷下降，液位探測器將信號反饋給變頻控制器，水泵自動停機，以保護水泵機組。

　　二：工作參數

　　1、 環境溫度：5-40℃

　　2、 空氣相對濕度：≤85%(20±5℃時)

　　3、 介質溫度：4-70℃

　　4、 供電電壓：380V(+5%、-10%)

　　三：使用范圍

　　1、新建的住宅小區或辦公樓等生活用水。

　　2、低層自來水壓力不能滿足要求的消防用水。

　　3、改造原有的氣壓供水設備.可充分利用原有的氣壓罐。

　　4、已經建好水池的可以采用無負壓設備與水池共用的供水方式.進一步節能。

　　5、自來水廠的大的型中間加壓泵站。

　　6、工礦企業的生產、生活用水等。

　　7、各種循環水系統。

　　產品特點

　　1、不用建水池、水箱與自來水管網直接串接加壓供水，可充分利用自來水原有的壓力。

　　2、供水質量提高，純凈的自來水經過設備加壓后直接供到用戶，無負壓罐防腐處理，密封連接，水源沒有任何污染，水質質量好，用戶可以使用到符合衛生標準的自來水，解決二次污染難題。

　　3、節能效果50%~90%以上。

　　4、節水顯著?？朔嘏堋⒚?、滴、漏，滲現象。

　　5、不用建泵房、設水池.減少投資60%以上。

　　6、供水質量提高恒壓.解決二次污染難題。

　　7、設備奉命延長5倍以上。

　　8、停電不停水(恢復原管網壓力供水)。

　　9、全自動運行。

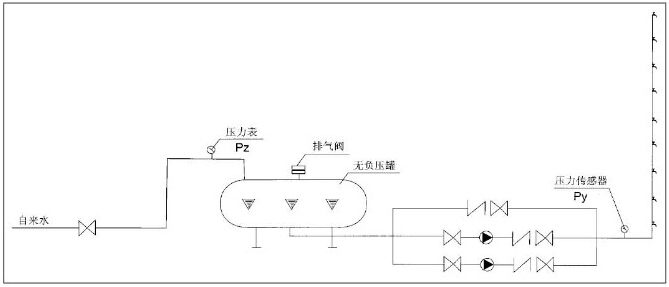

　　安裝要求

　　1、當自來水的壓力Pz低于用戶所需的設定壓力Py時，可編程控制器會自動變頻軟啟動運行，直到管道的實際壓力Pz=Py?？删幊炭刂破鞑趴刂谱冾l泵以一恒定的轉速運行。自來水的壓力Pz超高，變頻泵的轉速就越低，自來水的壓力Pz越低，變頻泵的轉速就越高。當自來水的壓力Pz=Py時，變頻泵就停止工作。既充分利用了自來水原有的壓力，又能確保用戶需要的壓力恒定。

　　2、變頻泵的進水口與無負壓罐相連，可編程控制器時刻檢測無負壓罐內的壓力，通過控制排氣閥來穩定無負壓罐和自來水的壓力使之不產生負壓，從而確保自來水管網的正常供水。

　　3、自來水停水，設備自動停機，自來水自動開機，停電自動恢復自來水的常壓供水。

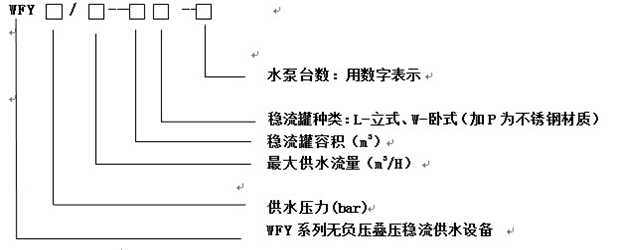

　　四：型號意義
